Перевод статьи Shawn Lam. Shawn Lam — аккредитованный и удостоенный множества наград продюсер видео и технический директор из Ванкувера.
Ссылка на источник (откроется в новой вкладке)
Почему я выбрал Magewell USB Capture для профессионального видеозахвата
За последние десять лет у меня было большое количество разнообразных карт видеозахвата, которые я применял в организации интернет-трансляций мероприятий. Я построил много мобильных рабочих станций для веб-трансляций в компьютерных корпусах, а совсем недавно — соорудил систему в рэковом кейсе. Во всех этих сборках были карты захвата PCIe или внешнее оборудование, подключённое к карте PCIe. По началу я был весьма доволен этими решениями, но со временем понял, что они очень громоздкие и мало портативные.
Пару лет назад я купил свою первую плату захвата Magewell USB Capture HDMI, и в сочетании с моим старым ноутбуком у меня появилось портативное решение для веб-трансляций. В течение следующих двух месяцев я дополнительно купил версию Magewell USB Capture SDI. USB-устройства Magewell оказались надёжным инструментом во всех моих рабочих процессах. Они расширили возможности моих рабочих станций, добавив дополнительные входные данные и способность конвертировать разрешение видео и частоту кадров во что-то, совместимое с тем, куда идёт видео.
Преимущество карты захвата USB заключается в том, что аппаратное обеспечение карты берёт на себя всю тяжёлую обработку и выводит через USB 3.0 видеосигнал, совместимый с универсальным видеокодеком. Или, другими словами, вам не нужно устанавливать никаких драйверов с этим протоколом, и ваш компьютер видит сигнал как веб-камеру, а это значит, что он также работает с такими сервисами, как вебинары, видеоконференции и видеочат, которые не принимают традиционные PCIe карты видеозахвата.
Возможности захвата 4K-контента

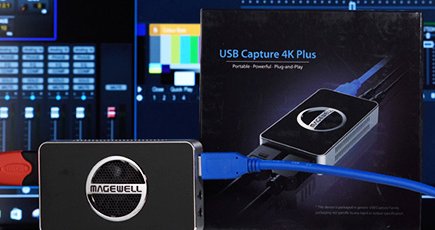

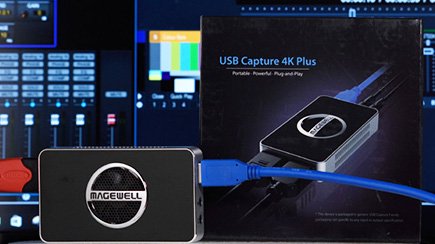

Моя последняя карта USB-захвата — Magewell USB Capture HDMI 4K Plus, оказалась идеальным совместимым решением для моих видеокамер Sony FS5 и X70 4K, потому что эти камеры выводят UHD 4K только через HDMI, тогда как выход 3G-SDI ограничен разрешением HD.
Если вы используете видеокамеру 4K с поддержкой 6G-HD-SDI, вам следует рассмотреть Magewell USB Capture SDI 4K Plus. В дополнение к приёму сигнала HDMI или SDI 2160p30 и преобразованию его в сигнал UVC по кабелю USB, обе модели также имеют сквозную передачу сигнала HDMI или SDI.
Я использую рабочие процессы 4K как для записи и веб-трансляции в формате 4K, так и для создания нескольких виртуальных HD-входов из одного видеопотока 4K. Наличие широкоугольной камеры 4K позволяет мне иметь несколько виртуальных HD-камер с 2–3-кратным зумом без потерь каждая. Всё это работает, потому что разрешение UHD-видео по вертикали и горизонтали в 2 раза больше, чем у видео 1080 HD, и в 3 раза больше, чем у видео 720 HD. Я даже могу использовать своё программное обеспечение для записи, чтобы увеличивать или уменьшать масштаб и панорамировать изображение 4K в заранее запрограммированных сценариях.
Настройка форматов видео: NV12 и YUY2
Важно отметить, что эти устройства изначально настроены на поддержку форматов захвата YUY2 и NV12. Доступны и другие форматы, но их необходимо активировать с помощью утилиты Magewell USB Capture Utility. Я постоянно работаю в этой области, но должен признать, что эти термины были для меня новыми, и мне пришлось потратить некоторое время, прежде чем я смог понять различия между двумя форматами и с уверенностью сказать, какой из них и когда использовать.

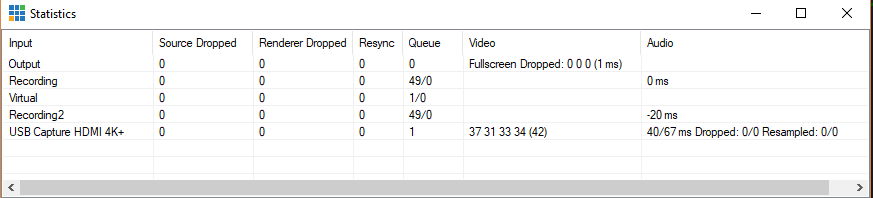

Когда вы работаете с сигналами 4K, вам нужно быть особенно осторожным, чтобы ваше устройство выдавало формат NV12. YUY2 работает с цветовым пространством 4:2:2, которое является распространённым форматом HD в видеокамерах, которые я использую, в то время как NV12 работает с цветовым пространством 4:2:0 и представляет собой формат UHD 4K, который используют мои видеокамеры. Я на собственном горьком опыте убедился, что не следует оставлять моё программное обеспечение для веб-трансляции и видеозаписи настроенным на формат видео «по умолчанию». Поначалу я был очень расстроен, когда в моих тестах 4K постоянно пропадали кадры, но, к счастью, поддержка Magewell помогла мне решить этот вопрос. Хотя я мог настроить свою карту захвата работать только с форматом NV12 с помощью утилиты USB Capture, я решил, что лучше всего вручную выбрать NV12 в vMix, чтобы при использовании той же карты с HD-видео я находился в правильном цветовом пространстве.
Аудиовход и аудиовыход: практическое применение
Ещё одна функция, которую я ценю в устройствах Magewell USB Capture 4K Plus, — это аудиовход и аудиовыход 3,5 мм. У этих устройств ввода-вывода есть множество потенциальных применений, но наиболее очевидным для меня является простой способ контролировать аудио через HDMI с помощью наушников и подключить мобильный телефон, чтобы добавить музыку из вашего плейлиста к вашему продакшену.

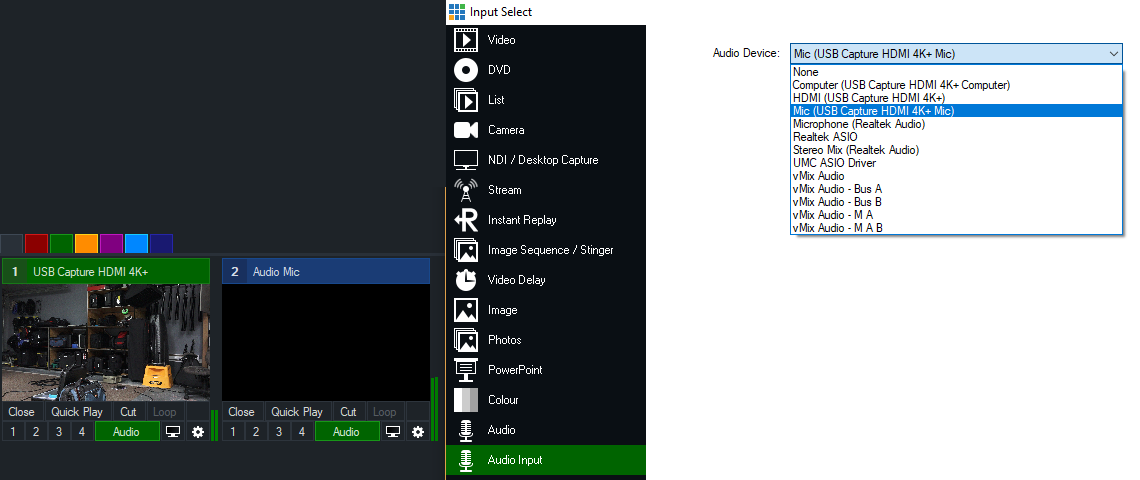

При использовании аудиовхода 3,5 мм обратите внимание, что звук не смешивается со звуком HDMI, и вы можете добавить его как отдельный аудиовход.

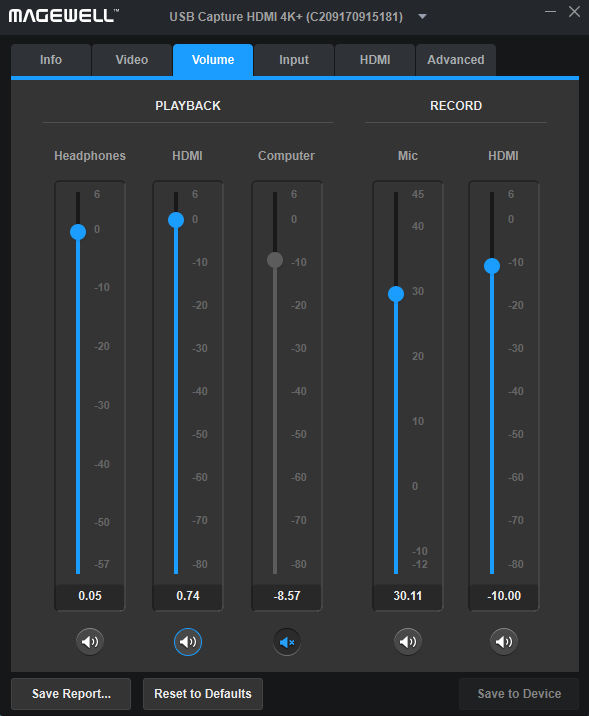

Это ещё одна ситуация, когда изначально мне не удавалось заставить эти функции работать во время тестирования. Несмотря на то, что в моём новом телефоне нет выхода для наушников, и мне пришлось взять более старое устройство для тестирования, по умолчанию настройки громкости выхода для наушников и микрофона установлены на очень низкий уровень. Если вы хотите их использовать, вам нужно будет изменить уровни с помощью утилиты захвата USB. Я уже трижды упоминал эту утилиту, так что не забудьте её скачать, чтобы использовать для обновления прошивки и ознакомления с настройками.
